從研究開發到工藝生產使用，從表面微細加工到表面處理改質，等離子設備有著非常廣泛的社會應用需求。

等離子設備在半導體、電子材料干式清洗中的應用越來越廣泛，如硅晶片的光刻膠剝離、除去有機膜、界面活性化、微細研磨、除去碳化膜等領域，YAMATO科學的等離子產品都發揮了積極作用。

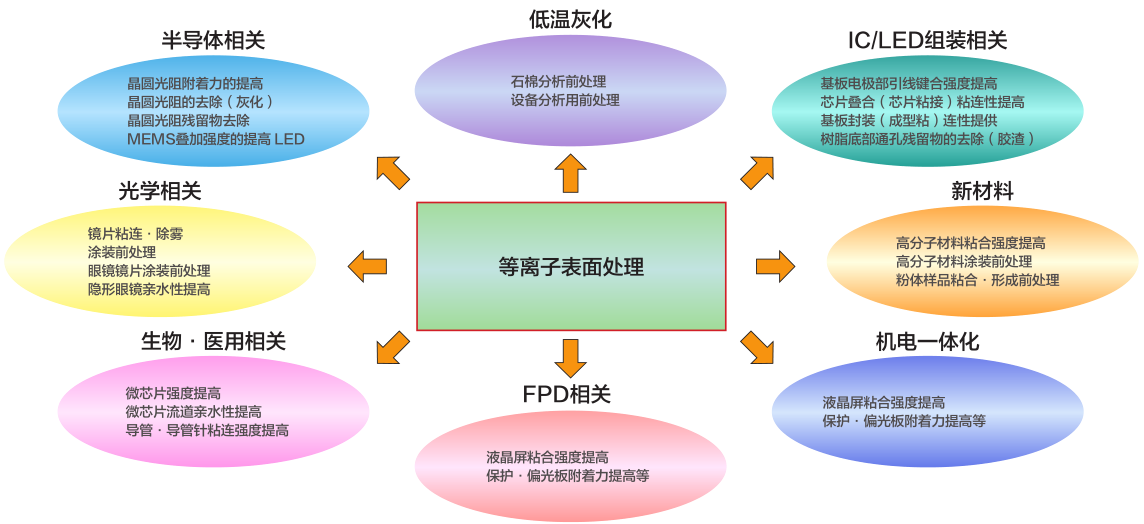

YAMATO科學的等離子表面處理設備除了半導體相關的清洗用途外，在其他各種領域都有廣泛應用。

等離子處理對其他各種粘接，涂層，鍍膜等強度提高都有顯著效果。

DP模式圓柱型?PR/PB系列

晶圓光刻膠的剝離、使用氧氣或氬氣進行有機膜的去除、表面活性化、微研磨或碳膜去除等廣泛領域中使用。

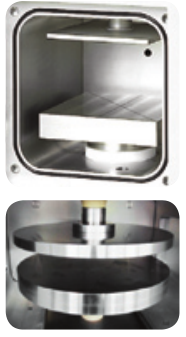

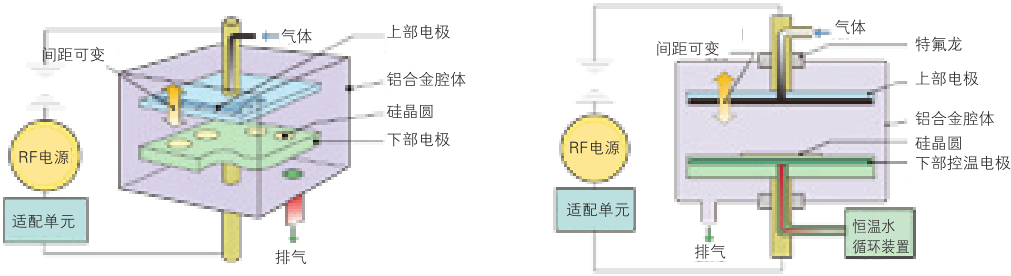

RIE?DP方式平行平板型?PDC/V系列

RIE/DP 2種模式的等離子處理，可以使用于硅晶圓的蝕刻、干洗、以及傳感器等各種COB表面活性化處理，提高導線焊接的穩定性，金屬氧化物、金屬氫氧化物的蝕刻及去除電極表面的接合阻礙物。

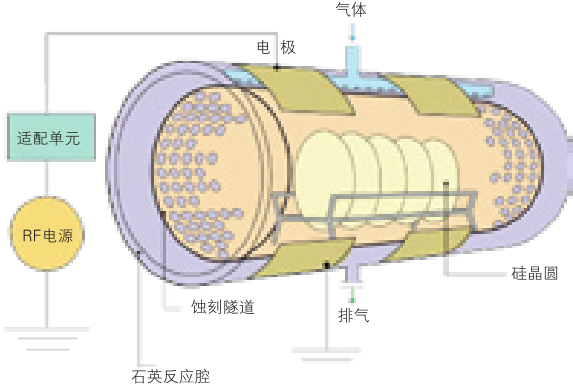

圓柱型構造（DP）

控制面板

PLASMA?SUPER?CLEANER

IC封裝技術

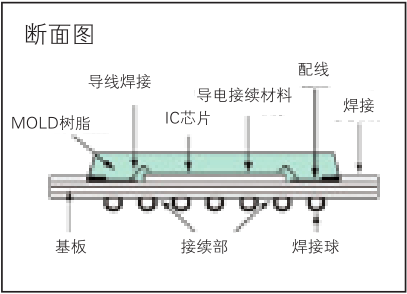

BGA(all Grid Array Package)

BGA型 LSI

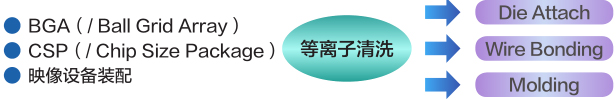

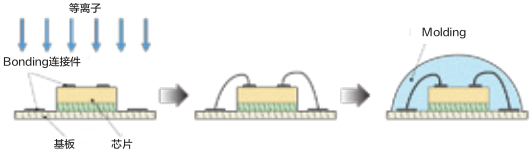

BGA封裝的等離子清洗效果

等離子裝置的刻蝕及灰化方式
蝕刻

灰化

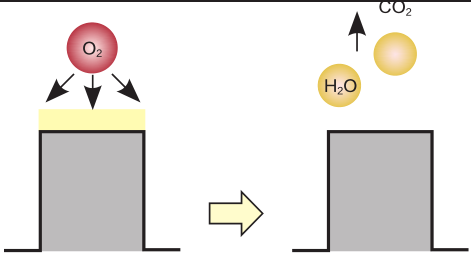

膠膜的灰化

等離子裝置的刻蝕及灰化方式

IC封裝由陶瓷變?yōu)殍T型樹脂，導線從Ni、Ai變更為Cu。對于這些產品進步確實可以對應的等離子蝕刻·清洗技術。

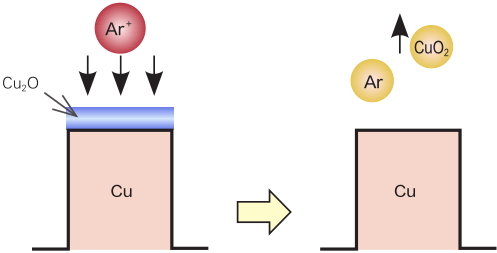

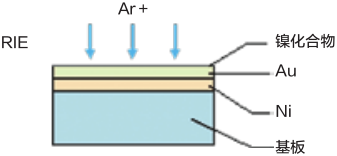

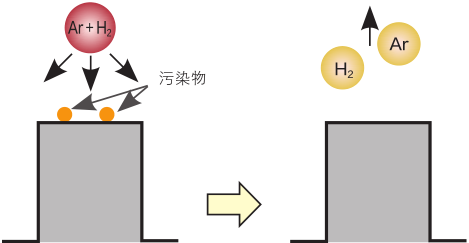

Ar等離子去除金屬氧化物（PDC/V/ISP系列）

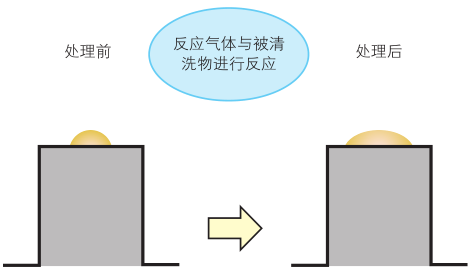

基板的清洗（V系列/ISP型）

等離子蝕刻及灰化方式

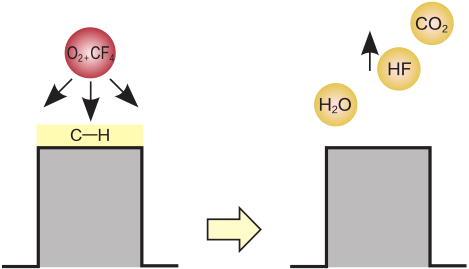

有機膜去除

成型品離形劑

錫焊殘?jiān)?/span>

油·潤滑脂（薄膜）

有機膜（播磨）

表面改質

聚酯

聚丙烯

特氟龍

陶瓷

聚酰亞胺

表面清洗

材料表面

表面蝕刻

玻璃環氧樹脂

聚酰亞胺

金屬氧化物去除

Cu 2 O,CuO

干法刻蝕

桶型

DP

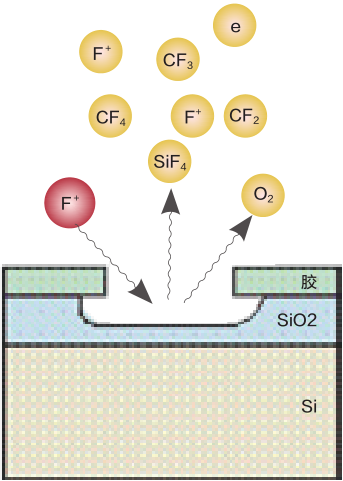

化學蝕刻（各向同性）

平行平板

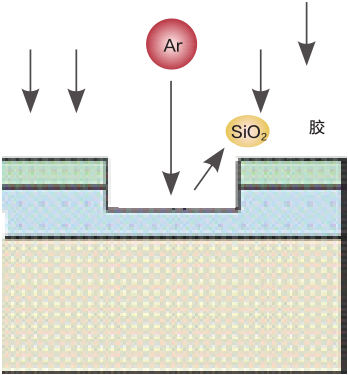

飛濺

物理蝕刻（各向異性）

測定數〔例〕

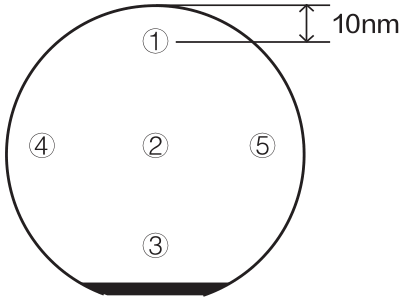

測定位置

硅晶片 8inch

平行平板電極 實驗1

試料膠：硅晶片 8inch

膠：正片型

試料膠：硅晶片 8inch

膠：正片型
