技術指標
|
技術指標
|
單位
|

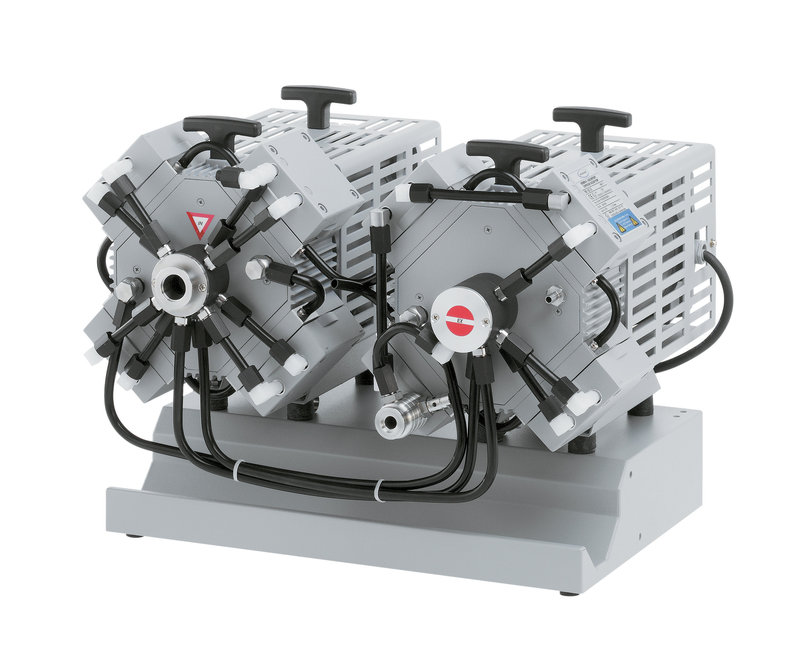

MV 10C EX
|
|
泵頭數/級數
|
|
8 / 4
|
|
最大抽速
|
m3/h
|
8.1
|
|
最大抽速
|
cfm
|
4.8
|
|
極限真空（絕壓）
|
mbar/torr
|
2 / 1.5
|
|
極限真空（絕壓），使用氣鎮
|
mbar/torr
|
10 / 7.5
|
|
整體漏率
|
mbar l/s
|
0.1
|
|
環境溫度范圍（操作）
|
°C
|
10 - 40
|
|
環境溫度范圍（儲存）
|
°C
|
-10 - 60
|
|
最大介質溫度
|
°C
|
40
|
|
最大出氣口壓力（絕壓）
|
bar
|
1.1
|
|
進氣口接口
|
|
KF DN 25 小法蘭
|
|
出氣口接口
|
|
KF DN 16 小法蘭
|
|
額定電機功率
|
kW
|
0.5
|
|
最大工作電流
|
A
|
4.0
|
|
最大啟動電流
|
A
|
2 x 10.2 A / 125 ms
|
|
額定轉速
|
min-1
|
1500
|
|
防護等級
|
|
IP 54
|
|
尺寸（長x寬x高）, 大約
|
mm
|
560 x 430 x 410
|
|
重量, 大約
|
kg
|
63.2
|
|
噪音水平在50赫茲，典型值
|
dBA
|
52
|
|
ATEX規格
|
|
抽氣腔（所抽氣體）： II 2G IIC T3 X
使用惰性氣體吹掃的環境：II 2G IIB T4 X
不使用惰性氣體吹掃的環境：II 3G IIB T4 X
電機：II 2G Ex d IIB T4 Gb
|
|
貨品配置
|
|
泵體安裝完畢，連接即可使用，配2米無插頭電纜，附帶說明書。MV 10C EX泵配兩根電纜（兩個電機）。
|
|
可選附件
|
|
PTFE管 KF DN 16 (1000 mm: 686031)
PTFE管 KF DN 25 (1000 mm: 686033)
|
MV 10C EX - 50 Hz下的抽速曲線
MV 10C EX - 50 Hz下的抽氣曲線 （100升容積）
|
MV 10C EX - 尺寸規格表
|
技術參數如有變化，恕不另行通知-
訂購信息
|
產品名稱
|
工作電壓和頻率
|
插頭
|
訂貨號
|
|
MV 10C EX
|
230 V~ 50 Hz
|
裸線
|
696945
|
