產品概述
X射線熒光分析法的原理·特點
X射線熒光的產生原理
X射線管發出X射線照射樣品，樣品中所含的原子則向外發射原子特有的X射線。這種X射線被稱為熒光X射線，各元素具有特定的波長（能量）。因此，通過檢測X射線的波長就能夠進行定性分析。另外，熒光X射線的強度與濃度具有函數關系，檢測每個元素X射線特征波長的X射線量就能進行定量分析。
圖為用波爾模型說明電子軌道和熒光X射線產生的原理
滿足所有領域不同的應用
■ 電子·電氣
·RoHS指令、無鹵素等篩選分析
·半導體、存儲裝置、液晶、太陽能電池等各種薄膜分析■ 汽車·機械
· 應對ELV指令的篩選分析
· 各種機械零部件結構分析及鍍層厚度、化學合成外膜附著量的檢測■ 鋼鐵·非金屬
· 原材料、合金、焊錫、貴金屬的主要成分、殘余成分的分析
· 爐渣的組成分析■ 礦業
· 選礦工藝的成色鑒別分析■ 窯業
· 陶瓷、水泥、玻璃、磚、粘土的分析■ 石油·石油化學
· 油中硫元素的分析
· 潤滑油中各種添加元素及混入元素的分析■ 化學工業
·無機·有機原料和產品分析
·催化劑、顏料、涂料、橡膠、塑膠的分析■ 環境
· 土壤、排水、焚燒灰、過濾、PM2.5等成分分析■ 醫藥
· 合成時的殘留催化劑分析
· 原藥中不純物分析、異物分析■ 農業·食品
· 土壤、肥料、植物的分析
· 食品的原料分析、添加元素管理、混入異物的分析■ 其它
· 考古學樣品及寶石成分分析
玩具·日用品中有害重金屬元素測定等

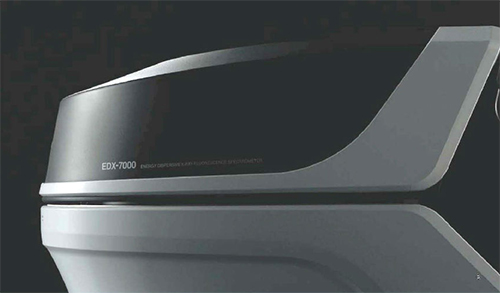

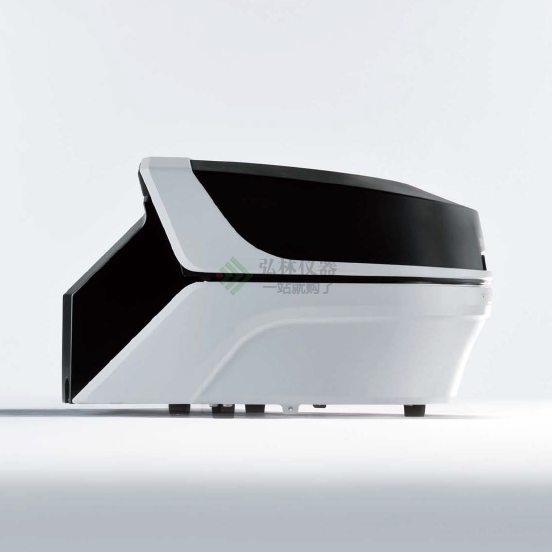

有設計感的外觀

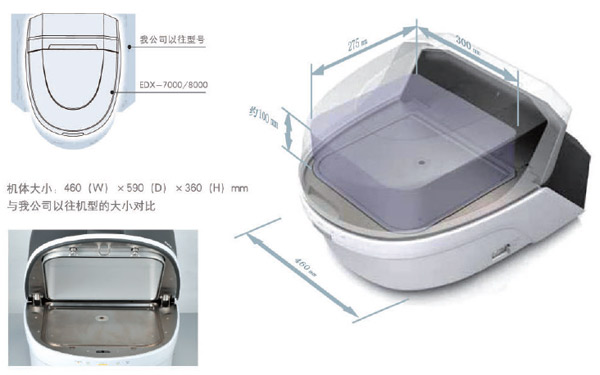

460mm寬的緊湊身材，配備大容量的樣品室
460mm寬的緊湊身材，與我公司以往機型相比尺寸減少20%。
而緊湊的機身，卻擁有最大可放置200（W）×275（D）×約100（H）mm樣品的大型樣品室。
識別度高的LED顯示燈
產生X射線時，分析儀器后面的X射線顯示燈和前面的X-RAYS ON顯示燈將會點亮。分析時X射線顯示燈的兩側亮起藍燈。操作人員不在分析現場也可對分析儀器的狀態一目了然。
“初次見面”也可輕松上手的軟件PCEDX Navi
為了使X射線熒光分析貼近每一個實驗室，深入淺出的軟件PCEDX Navi應運而生。
憑直覺操作的淺顯簡單畫面，使從初學者到專家的每一位用戶都可以體驗到便捷的操作環境。

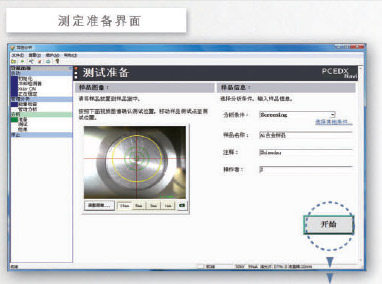

簡潔的界面
在一個界面內可以同時顯示樣品圖像、選擇分析條件、輸入樣品名稱。
在測定界面上可以直接切換準直器
可以一邊觀察樣品圖像，一邊切換準直器直徑。同時，選定的直徑用黃色圓圈表示。
自動保存樣品圖像
測定開始時自動讀取樣品圖像，與數據文件夾關聯保存。

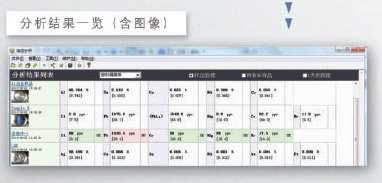

測定結束后，與樣品畫面一起，元素名、濃度、3δ（測定的標準偏差）均會在同一界面清楚顯示。輕松點擊鼠標，即可看到《分析結果一覽》或《報告》。

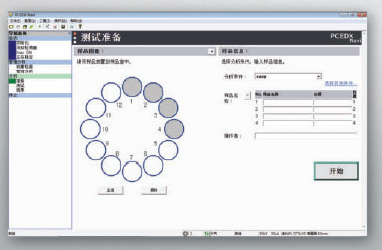

使用轉臺時的測定準備畫面（樣品位置確認時）
同樣適用于連續分析
PCEDX Navi同樣可應對使用轉臺（選購件）的分析。
可以輕松切換樣品圖像確認界面和樣品位置確認界面。
無與倫比的分析性能
采用高性能的SDD檢測器，確保硬件較佳化，具有前所未有的高靈敏度·高速分析和高分辨率?？梢詸z測出6C～的機型正式上線（EDX-8000/8100）。

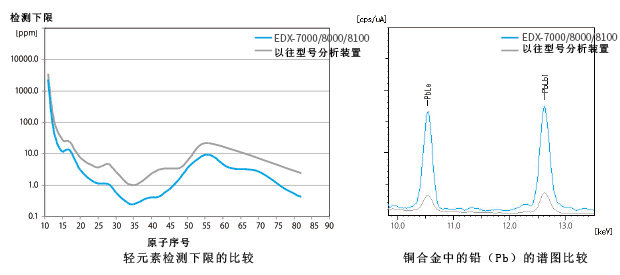

高靈敏度 –提高檢測下限1.5～5倍-
高性能的SDD檢測器與較佳化的光學系統和一次濾光片的組合，實現前所未有的高靈敏度。
從輕元素到重元素，全范圍輕松應對。與采用傳統Si（Li）半導體檢測器的分析裝置相比，靈敏度也更勝一籌。
高速 –分析速度最大可提高10倍-
SDD檢測器在單位時間內X射線熒光的計數率高，因此能夠在更短的檢測時間內進行高精度分析。特別是對金屬材料的分析，這個特點可以得到較大限度的發揮。
測定時間與標準偏差（定量值偏差）的關系
分別用以往型號和EDX-7000/8000/8100對無鉛焊錫中所含的鉛（Pb）進行分析，比較重現性。
實際樣品的比較
X射線熒光分析可以通過延長測定時間增加X(jué)射線熒光的計數從而提高精度（重現性）。
搭載高計數率SDD檢測器的EDX-7000/8000/8100與以往型號相比，能夠在更短的時間內保證分析精度。
滿足分析精度所需的檢測時間
高分辨率
與配置以往Si（Li）半導體檢測器的型號相比，能量分辨率更勝一籌。不同元素峰值重疊的影響減小，提升可靠性。

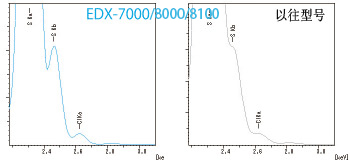

能量分辨率的比較（樣品：PPS樹脂）
無需液氮

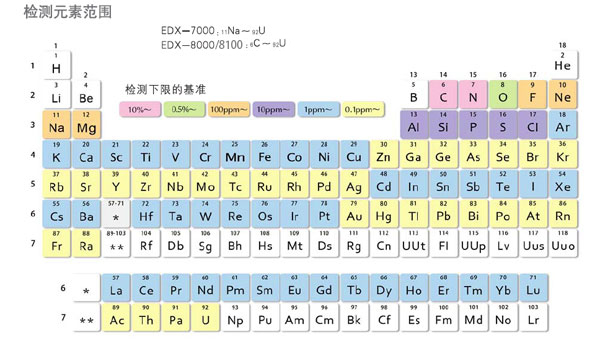

SDD檢測器為電子制冷方式，無需液氮冷卻。不僅可以從繁瑣的液氮補充作業中解放出來，更可以降低儀器的維護成本。檢測元素范圍
· 用EDX-7000/8100進行15P以下的輕元素分析時，需要真空檢測單元或者氦氣置換檢測單元（均為選購件）。
· 用EDX-8000進行15P以下的輕元素分析時，需要真空檢測單元（選購件）。
EDX-8000/8100進行超輕元素分析
EDX-8000/8100搭載的SDD檢測器窗口采用極薄的薄膜特殊材料，能夠檢測碳（C）、氧（O）、氟（F）超輕元素。
用EDX-8100檢測氟元素的分析結果
樣品的通用性
從微小樣品到大型樣品，從粉末樣品到液體樣品，靈活應對各類樣品。
配備進行輕元素的高靈敏度分析時所需的真空檢測單元、氦氣置換檢測單元，以及可實現自動連續測定的12位樣品轉臺(選購件)。
4種準直器以及CCD樣品觀察裝置
選擇1mmΦ準直器
1、3、5、10mmΦ的4種準直器自動切換
根據樣品尺寸的不同，照射直徑可有4種不同的選擇。
微小異物分析和失效解析時采用1mmΦ，少量樣品時采用3mmΦ或5mmΦ，根據樣品的形狀可以選擇較適合的照射直徑。
選擇5mmΦ準直器時，使用微量樣品容器
標配CCD樣品觀察裝置
自動切換5種一次濾光片
通過樣品觀察裝置可以確認X射線的照射位置。

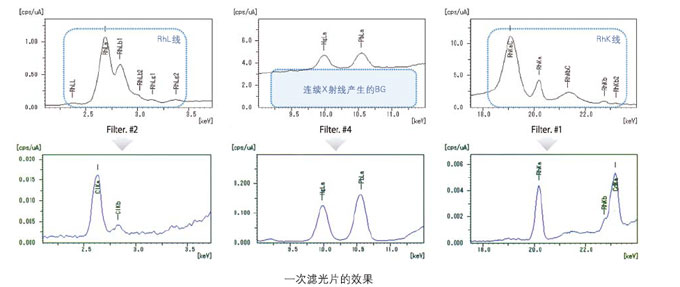

適用于檢測微小樣品、檢測由多個測樣點組成的樣品、使用微量樣品容器檢測等情況。使用一次濾光片降低X射線管產生的特性X射線和連續X射線，從而提升檢測靈敏度。尤其分析微量元素時有效。
EDX-7000/8000/8100搭載5種（含OPEN共6種）一次濾光片，可以實現軟件操控自動切換。
濾光片 有效能量(KeV) 對應元素示例 #1 15～24 Zr, Mo, Ru, Rh, Cd #2 2～5 Cl, Cr #3 5～7 Cr #4 5～13 Hg, Pb, Br #5 21～24（5～13）* Cd (Hg, Pb, Br) *使用濾光片后，（）中能量范圍的背景降低。
準直器和一次濾光片自由組合
準直器和一次濾光片獨立驅動，無限制自由組合?？梢赃x擇6種×4種=24種組合。
同時，所有組合均可對應FP法進行定量分析。

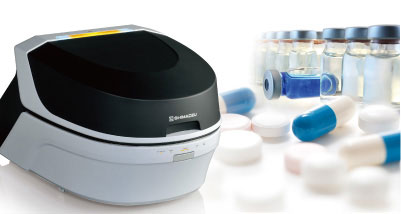

FDA 21CFR Part11應對系統
樣品無損且無需前處理，通過X射線熒光，即可簡單輕松實現對醫藥品中雜質的管理
? 分析只需4 Step！
? 遵照制藥界的FDA 21CFR Part11標準
? 以提升效率為目標，使用LabSolutions CS進行數據管理
? 通過X射線熒光可以實現對雜質的分析

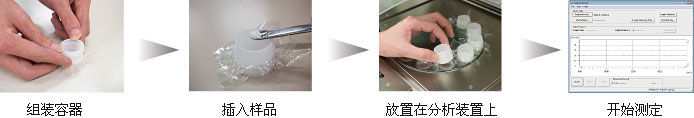

分析只需4 Step！
主要特長
遵照制藥界的FDA 21CFR Part11標準
遵照FDA 21CFR Part11具有如下功能。
? 安全功能
? 用戶管理功能
? 操作日志，逐位跟蹤日志的生成功能
? PDF生成功能
? 驗證功能

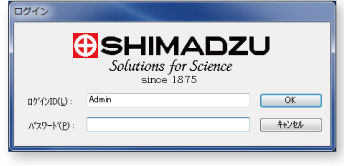

安全功能
通過ID/密碼進行用戶認證，對具有權限的用戶開放操作履歷記錄、界面鎖定等功能。

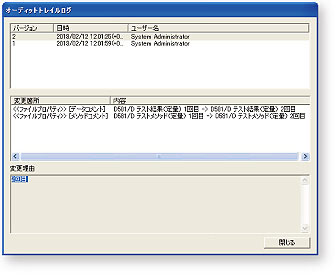

逐位跟蹤日志的生成功能
可以生成分析裝置設定更改履歷和用戶的操作履歷等跟蹤日志。
以提升效率為目標，使用LabSolutions CS進行數據管理
包括其它分析裝置的的全部分析數據都可以通過服務器電腦的數據庫進行管理，因此聯網后任何電腦都可讀取數據。不論何處都可實現數據管理統合化。
使用EDX-7000/8000/8100，輕松實現對醫藥品中的金屬進行分析如圖所示，制成添加了Pt的纖維素粉末標準樣品，在0～20ppm的范圍內形成6點工作曲線。樣品量?jī)H為100mg，平均1樣品測定20分鐘，就可如下表得到良好的標準偏差（RMS）和直線性，從而實現高正確度的分析。
元素 濃度范圍 RMS(ppm) 相關系數 Pt 0-20 0.25 0.9993

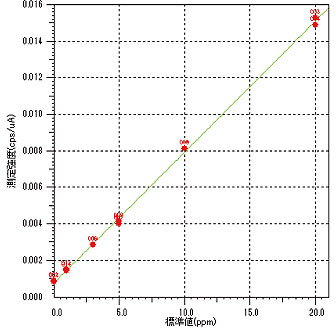

纖維素粉末100mg中Pt工作曲線
可明顯檢測出約30ppm的Pt峰。
另外還檢測出約5ppm微量混入的As。

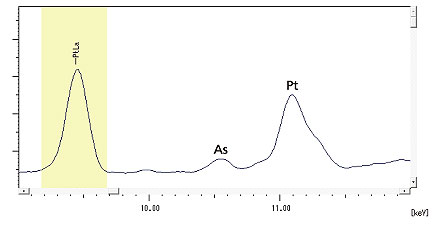

混入Pt和As的纖維素粉末樣品的EDX光譜
