注意事項

警告：請務必先閱讀所有注意事項之后再進行天平安裝、連接或維修。不遵守這些警告可能導致 人身受傷和/或財產損失。請務必保留所有說明手冊以供以后參考。

? 交流適配器和插頭上所印的輸入電壓必須與當?shù)亟涣麟娫聪嗥ヅ洹?/span>

? 確保電源線不會造成障礙或纏繞的危害。

? 僅在干燥環境下使用天平。

? 禁止將負載砸落在秤盤上。

? 僅使用經奧豪斯認證的經過測試的附件和周邊設備。

? 只能在本說明手冊中規定的環境條件下操作設備。

? 當進行天平清潔的時候，請斷開電源連接。

? 避免有危害或在不穩定的環境下使用天平。

? 只有奧豪斯授權人員才可進行檢修和維護。

安裝

部件

小心將您的  Explorer天平和所有部件從包裝中取出。根據天平型號不同（參見以下表格），包含的部件有所差異。 請保存好完整包裝箱用于安全存儲和運輸。

顯示屏安裝

Explorer 天平出廠的時候，顯示屏已經連接到稱量基座上了。但是對于防風罩型號，顯示屏需要暫時分離開，用于組 裝防風罩。參見以下圖標和說明指示，以組裝 Explorer 天平。

說明：Explorer天平所有型號的顯示屏都是相同的。

安裝防風圈和秤盤——型號 EX1241、EX2241 和 EX3241

說明：安裝說明指示也同樣適用于后綴具有 M 或 N 的型號。

1.   按照圖示安裝防風圈。

 2.  將秤盤插入天平中心的錐形安裝 體上。

安裝副秤盤和秤盤——型號   EX2232、EX4232、EX623、EX1103

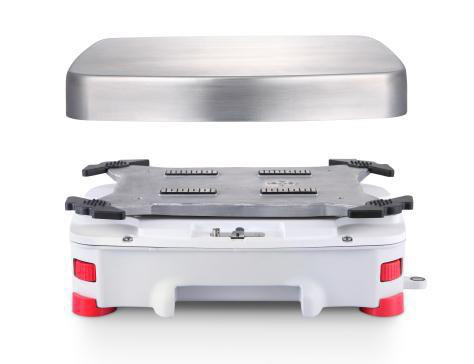

安裝秤盤——型號 EX12001ZH、EX24001ZH 、EX35001ZH

1.   把秤盤固定在基座上。

注意： 1 表示為自動風罩門型號。

           2 表示為外校型號。

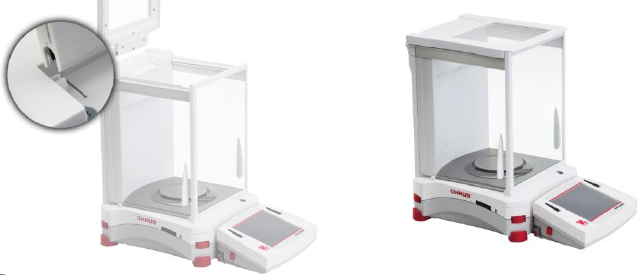

安裝防風罩——防風罩型號

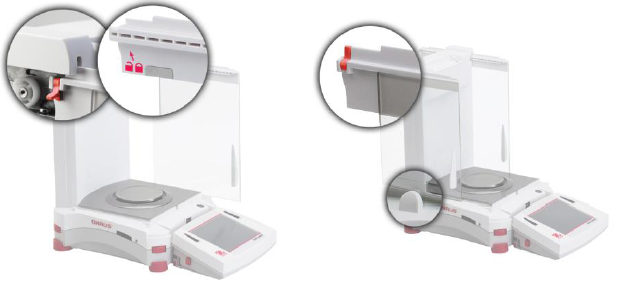

1. 小心將四塊玻璃防風罩部件從包裝中取出。 說明：安裝側門之前，確保將安裝鎖設置在解鎖位置，如下圖所示。

解鎖：           鎖定：

側門安裝

1.  解鎖

1.  解鎖        2.  沿槽插入

頂門安裝

1.  對齊卡槽                          2.  向下按壓

將頂門底部的鉤插入卡槽。輕輕按下，檢查頂門是否開合順暢。關閉頂門。

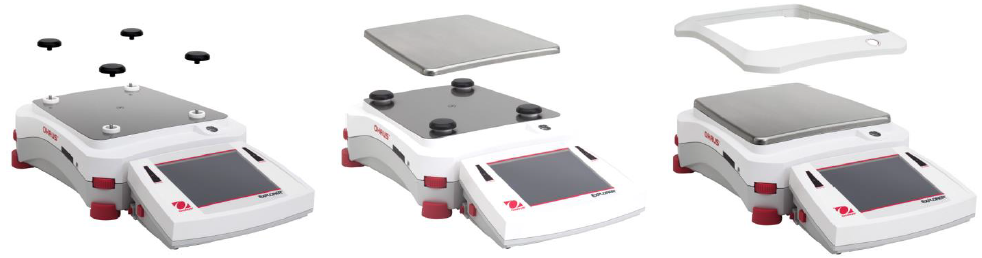

安裝秤盤和防風圈——無防風罩型號

注意：安裝說明指示也同樣適用于后綴具有 M 或 N 的型號。

1.  如下圖所示，將四個支撐帽安裝在天平上。

2.   將秤盤放在支撐帽上面。

3.  如圖所示，將防風圈安裝在天平上。

說明：沒有擋風圈，天平也可以工作。但是根據具體環境情況，顯示的結果可能略有不穩。

使用場所選擇

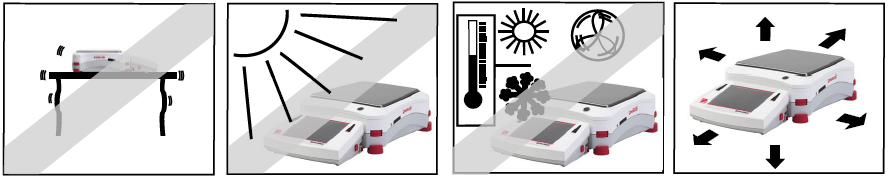

避免在陽光直射、有劇烈的溫度波動和有強烈空氣對流的地點安置天平。應提供足夠的使用空間。

說明：顯示屏和稱量基座由連接線連接。顯示屏可以安裝在墻壁上或與天平分離的操作臺上。

調節水平

Explorer 天平具有發光水平指示器，用于提醒用戶應該對天平進行水平調節后才可精確 稱量。發光水平指示器位于基座前門右前端。調節四角的水平調節指輪，直到氣泡位于 水平指示器中間。

每次天平位置變化后，請調節水平確保其處于水平位置。 說明：天平的支腳無法旋轉。必須使用水平調節指輪來進行水平調節。

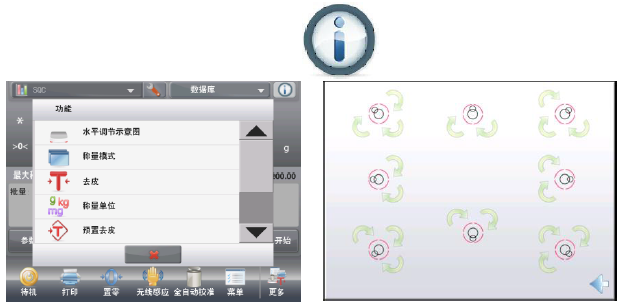

參見信息菜單的水平調節示意圖。

啟動主屏右下角上的更多圖標。然后啟 動水平調節示意圖。

水平調節示意圖指導用戶旋轉水平調節 指輪，從而讓水平泡位于水平指示器的中央。

接通電源

電源適配器 將電源適配器的電源線（標配）連接到天平基座后面的電源插座上。 然后將電源適配器插頭連接到適當?shù)碾娫床遄稀?/span>

注意：EX12001ZH,EX24001ZH,EX35001ZH   三種型號的天平，直接將  220V   電源線連接到電源插座上，并按下電源 開機鍵。

此標記為電源的三相標簽

注意：將天平預熱 60 分鐘，從而可以實現最優的稱量性能。

待機：當接通電源后，天平進入待機模式。按待機圖標啟動天平。

開啟按鈕——EX12001ZH、EX24001ZH、  EX35001ZH

型號 EX12001ZH、EX24001ZH 和 EX35001ZH 沒有電源適配器，直接將電源線連接到和四號的外部電源，然后按 基座一側的“開啟”鍵。（如圖所示）

注意：開啟鍵位于基座的一側。（EX12001ZH、EX24001ZH、EX35001ZH）

連接

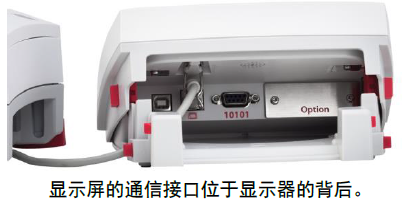

使用內置 RS-232 端口通過標準串口線連接天平到電腦或打印機 上?；蛘呤褂锰炱?nbsp;的 USB 端口進行連接。

注意：接口命令的配置，參見通信菜單設置部分。 打印機/電腦端口的連接、配制和調試，以及打印輸出格式的設置，請參見打印部分。

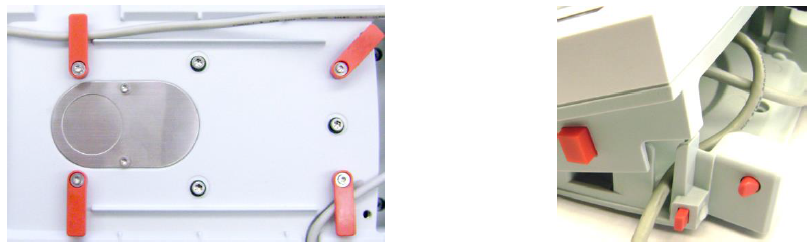

將打印機/電腦線纜沿著天平基座底部線纜固定位置進行纏繞固定，或者將線纜穿過顯示屏兩側的開槽。

調節顯示屏的視角

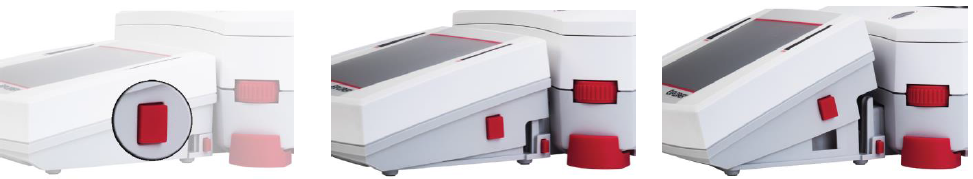

顯示屏的視角可通過兩側的調節按鈕進行調節。

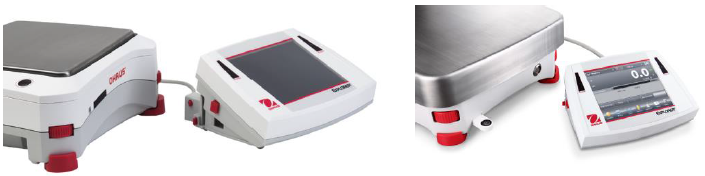

顯示屏與基座分離操作 顯示屏通過連接線纜與稱量基座進行通信。

這個線纜必須插入顯示屏中，Explorer天平才可正常顯示。如果需要， Explorer   天平可以采用顯示屏與稱量基座連接方式進行操作，或者采用顯示屏與稱量基座分離操作（可達  1   米距 離）。

將顯示屏與稱量基座進行分離

1. 如需分離連接，向里按下兩個連接按鈕（同時按下），然后將顯示屏輕輕地朝著遠離基座的方向拉動，直到 顯示屏脫開連接。這兩個連接按鈕將把顯示屏扣在基座上的兩個掛鉤松開。顯示屏與稱量基座由一根線纜連 接。注意不要損傷這根線纜或者斷開這個線纜。

2. 如欲重新連接顯示屏與基座，按下兩個連接按鈕，將顯示屏插入基座，直到顯示屏掛鉤發出嘀的聲音，再將 顯示屏卡入到固定位置。

稱量基座和顯示屏

顯示器連接線

說明：如果需要更長操作距離，可以選擇顯示屏延長線（非標配）。

顯示屏支架安裝

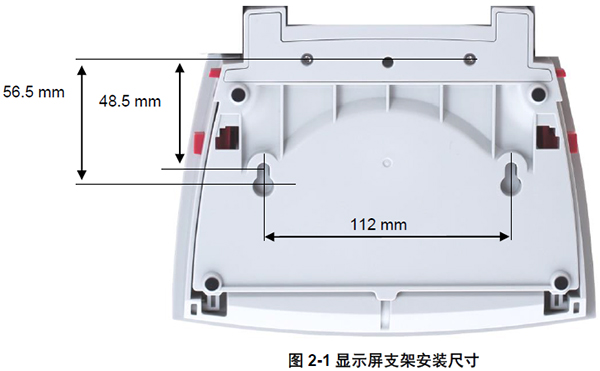

 如果需要，顯示屏可以使用緊固件（非標配）安裝到具有適合安裝支架的墻壁上或者工作臺上。顯示屏支架采用 4mm (#8)螺釘。根據圖 2-1 所示確定安裝孔的位置。

初始校準

當天平首次安裝，以及當天平被移動時候，必須進行校準確保精確的稱量結果。Explorer天平具有內置自動校準功 能，此功能可自動校準天平，無需外部校準砝碼。如果需要，天平也可采用外部校準砝碼進行手動校準。在開始外部 校準之前，確保有合適的校準砝碼。請參閱校準部分以了解校準砝碼和校準程序的信息。
